MIC-OA系列室内、野外型掺铒光纤放大器

发布日期：(2017-6-3) 点击次数：1483

产品概述

MIC-OA系列1550nm掺铒光纤放大器选用国际著名品牌低噪声泵浦激光器、进口优质高性能掺铒光纤，采用技术先进的微电脑实时监控电路，使整机各项性能参数优异。该产品性能价格比高，可与同类进口机型媲美。主要用于有线电视、通信行业及安防监控系统的图像、语音和数据（压缩数据）载波信号的光纤传输，更是组建大、中型HFC光纤传输网络的首选设备。

性能特点

◆ 19″1U标准豪华铝合金机箱，安装方便；

◆ 选用国际著名品牌的低噪声泵浦激光器，低失真，宽频带，输出光功率高；

◆ 具有输出光功率可调功能，输出功率可调范围-4～0dBm，调节步进0.1dBm，方便调试和设备备份；

◆ 采用进口高性能掺铒光纤，能量转换效率高；

◆ 内置完善的微电脑自动监控电路，能实时精确监控光输出功率和激光器的各种工作状态，确保了稳定的光输出功率；

◆ 前面板内嵌高亮度显示器，精确显示设备的各项工作状态参数，直观明了；

◆ 支持双电源热插拔功能，AC220V或DC48V可选；

◆ 配有标准的RJ45接口，可方便的实现远程网络监测和控制。

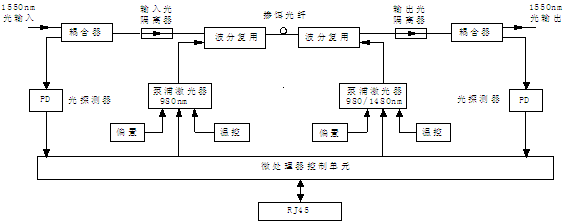

原理框图

技术参数

项目		单位	参数		备注
光波长范围		nm	1535～1565
输入光功率范围		dBm	-5～+10		标准型
输出光功率		dBm	10～24		可选
输出光功率调节范围		dBm	-4~0		调节步进0.1dBm
输出功率稳定度		dB	±0.3
噪声系数	输出光功率	dBm	10～19	20～24	（输入光功率为0dBm）
	噪声系数	dB	≤4.5	≤5.0
反射损耗	输入端	dB	≥45
	输出端	dB	≥45
泵浦泄露功率	输入端	dBm	≤-30
	输出端	dBm	≤-30
载噪比（C/N）		dB	≥51
载波组合三阶差拍比（C/CTB）		dB	≥65
载波组合二阶差拍比（C/CSO）		dB	≥65
光连接器类型		--	FC/APC或SC/APC
电源电压		V	AC110～265（50～60Hz）或DC48
电源功耗		W	30（max）
工作温度范围		℃	-10～+55
最大工作相对湿度		％	最大95%无冷凝
储存温度范围		℃	-30～+70
最大储存相对湿度		％	最大95%无冷凝
外形尺寸		mm	483×381×44（室内型）		长×宽×高
			320×220×130（室外型）

注：测试条件：与标准光发射机、标准光接收机和25km标准光纤组成测试链路，在550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550MHz-862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB，光接收机的输入光功率为-1dB时，测量载波组合三阶差拍比（C/CTB），载波组合二阶差拍比（C/CSO）及载噪比（C/N）。
