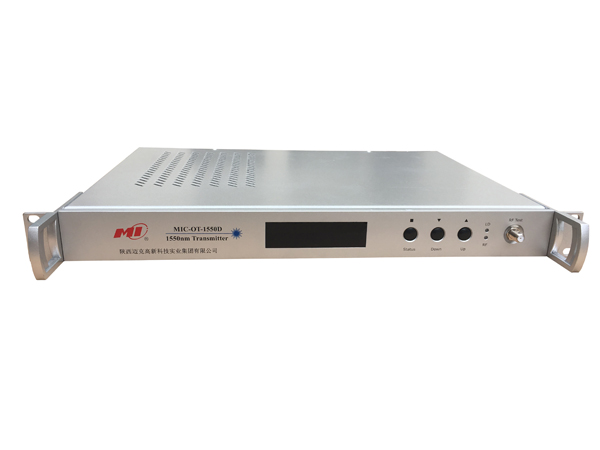

MIC-OT-1550D1550nm直调、光混一体光发射机

MIC-OT-1550D 1550nm直调、光混一体光发射机

产品概述

MIC-OT-1550D系列直调式光发射机采用高性能DFB激光器，工作于1550nm波段，发射机集直调光发、光混合器于一体，主要用于插播IPQAM、自办节目与广电1550nm传输系统的光混合和数字电视信号的长距离光纤传输。

性能特点

◆ IPQAM、自办节目插播系统专用；

◆ 45～1000Mz工作频带；

◆ 输出波长范围1535～1565nm,符合ITU标准；

◆ 主播光信号和插播光信号差值可通过本地或者远程进行设置，方便用户操作；

◆ 具有主播光信号和插播光信号差值自动跟踪功能，避免主播光信号变化时重复调整的工作；

◆ 1U标准机架，前面板内嵌高亮度显示器，精确显示设备的各项工作状态参数；

◆ 支持双电源热插拔功能，AC220V或DC48V可选；

◆ 安装符合国标的Ⅱ类网管应答器，通过网管系统实时对设备的工作状态、性能参数进行远端监测与控制，提高网络可靠性。

技术参数



项目	单位	参数	备注
光部分
直调光发射机输出功率	mW	6～10
SBS	dBm	17
光波长	nm	1530～1560	ITU波长输出
损耗	dB	≤1.5	主播光信号输入-输出
		≤2.0	插播光信号-输出
主路广播信号输入光功率	dBm	0～+16
主播、插播光功率差值设置范围	dB	0～8	0.1dB步进
光纤连接器	-	SC/APC或FC/APC
光反射损耗	dB	45
射频部分
频率范围	MHz	47～1000
带内平坦度	dB	±0.75
射频输入电平要求	dBμV	80±5
电平调节范围	dB	±7	0.2dB步进
射频电平控制模式	-	自动/手动
载噪比	dB	51
C/CTB	dB	65
C/CSO	dB	60
射频连接器	-	标准F型
物理特性
工作温度范围	℃	-10～+55
电源电压	V	AC110～265
外型尺寸	mm	483×450×44
