四路国标调制器

发布日期：(2017-6-7) 点击次数：2746

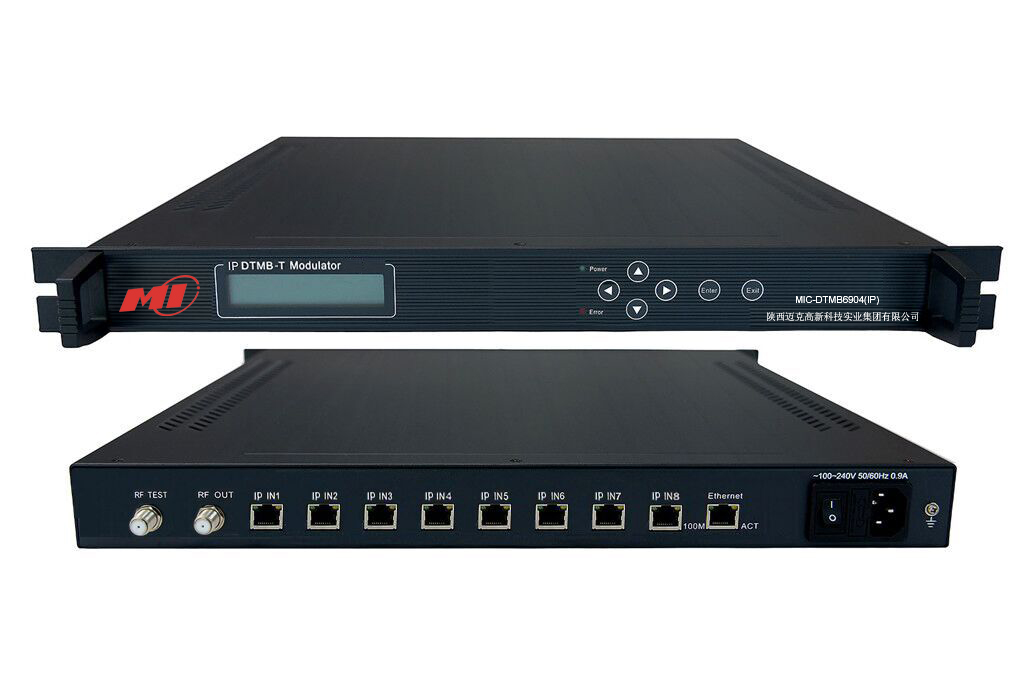

四路IP国标调制器

概述

MIC-DTMB6904四路IP国标调制器支持64路IP（TS over UDP）输入流，输入的64路IP码流可以任意的复用到4路输出通道, 然后通过调制模块调制成4路DTMB射频信号输出。支持BCH/LDPC编码，交织和基带成型等处理。该调制器符合国标地面调制标准，是无线数字电视前端的主要设备之一。

特点

u 8M 超大缓存，抗突发码流，PCR校正

u 支持64路IP流输入，复用

u 支持输入、输出信号的实时监测

u 支持中英文液晶显示，前面板按键操作和远程网管控制

u 高可靠性设计，运行稳定

技术指标

输入	8×IP	100mbps RJ45， TS over IP/UDP/MPTS
输出	接口	F头，阻抗75Ω
	频率范围	36-900MHz
	调制方式	DTMB（载波数1/3780）
	星座模式	4QAM-NR，LDPC0.8、4QAM，LDPC（0.4、0.6、0.8） 16QAM，LDPC（0.4、0.6、0.8）、32QAM，LDPC0.8 64QAM，LDPC（0.4、0.6、0.8）
	载波模式	单载波、多载波
	交织方式	240、720
	纠错编码	BCH/LDPC
	数据速率	1.5～32Mbps
	帧模式	420固定、595固定、945固定、420可变、945可变
	单频网	MFN、SFN
	MER	＞42dB
	BER	0
	输出电平	75-100dB
	衰减范围	0-25dB（0.5dB步进）
网络管理	以太网接口	10/100MRJ45
常规特性	尺寸	482mm×280mm×44mm
	环境	0～45℃（工作）；-20～80℃（储存）
	电源	100VAC-240VAC，50Hz，25W
