MIC-P02/P03/P04室外型供电器

发布日期：(2017-6-3) 点击次数：1578

产品概述

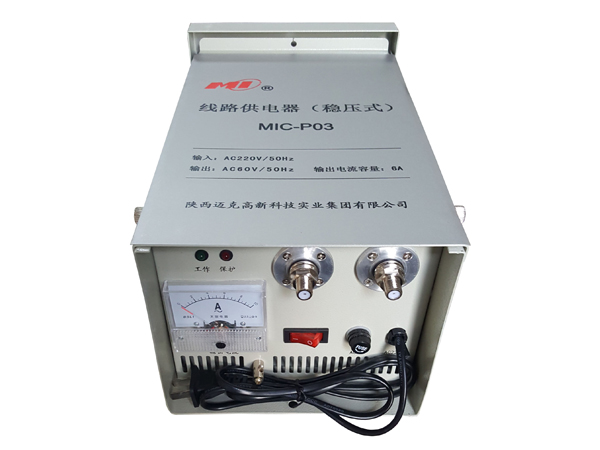

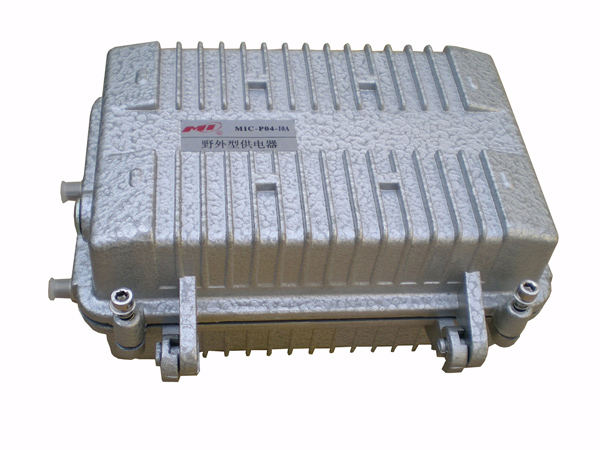

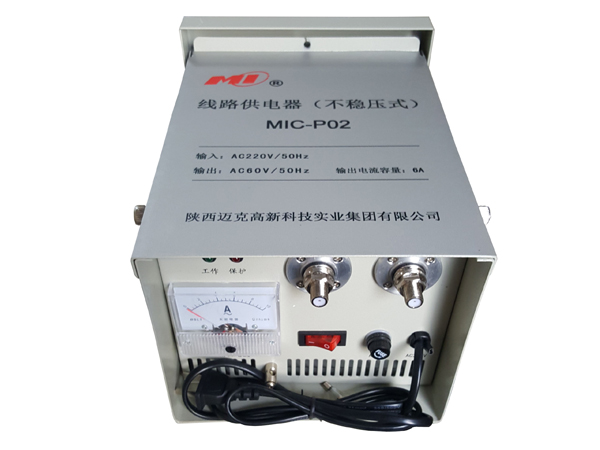

MIC-P02 MIC-P03 MIC-P04

MIC-P02/P03/P04系列室外型电源供给器是专为有线电视网络中的放大器、光接收机等设备集中供电而设计生产的。本产品由电源变压器、电源插入器和过流过压保护电路三大部分组成，可单向、双向供电。当负载短路或过载时，能自动报警、指示，同时自动切断输出，防止故障扩大；当负载故障排除后，供电器自动恢复正常工作状态。

性能特点

◆ 采用合金壳体或铸铝外壳，野外防雨型结构；

◆ 具有智能过载保护功能，过载故障排除后自动恢复供电；

◆ 采用高效率环型变压器；可单向、双向供电；

◆ 三点平衡式10kA防雷保护电路；

◆ 内置插入器，输出采用5/8铝制法兰盘；

◆ U型抱箍安装设计，方便固定；

◆ 普通型或磁饱和式可选。

技术参数

A、P02供电器	项目	单位	性能参数
	项目	单位	MIC-P02-3A	MIC-P02-6A	MIC-P02-10A	MIC-P02-15A
	输入电压	V	AC220±15%
	输出电压	V	AC60±5%
	输出电流	A	3.0	6.0	10.0	15.0
	保护电流	A	≥3.5	≥6.5	≥10.5	≥15.5
	重量	kg	7.2	8.4	10.0	14.3

B、电源插入器

频率范围

插入损耗

反射损耗

载流量

5-550MHz

≤1.0dB

≥16dB

10A/每个端口

550-1000MHz

≤1.2dB

≥12dB

A、P03供电器	项目	单位	性能参数
	输入电压	V	AC176～242		AC160～260
	输出电压变化率	%	≤±3		≤±5
	输出电压	V	AC60
	输出电压偏差	%	±3
	输出电流	A	3	6	10	15
	保护方式		自动短路保护~220V≤额定输出电流的1.5倍
	重量	kg	9.6	13.0	21.2	22.8

B、电源插入器

频率范围

插入损耗

反射损耗

载流量

隔离度

5-550MHz

≤1.0dB

≥16dB

15A/每个端口

≥70dB

550-1000MHz

≤1.2dB

≥12dB

A、P04供电器	项目	单位	性能参数
	项目	单位	MIC-P04-3A	MIC-P04-6A	MIC-P04-10A
	输入电压	V		AC220±15%
	输出电压	V		AC60±5%
	输出电流	A	3.0	6.0	10.0
	保护电流	A	≥3.5	≥6.5	≥10.5
	重量	kg	5.0	6.0	7.2

B、电源插入器

频率范围

插入损耗

反射损耗

载流量

5-550MHz

≤1.0dB

≥16dB

10.5A/每个端口

550-1000MHz

≤1.2dB

≥12dB
