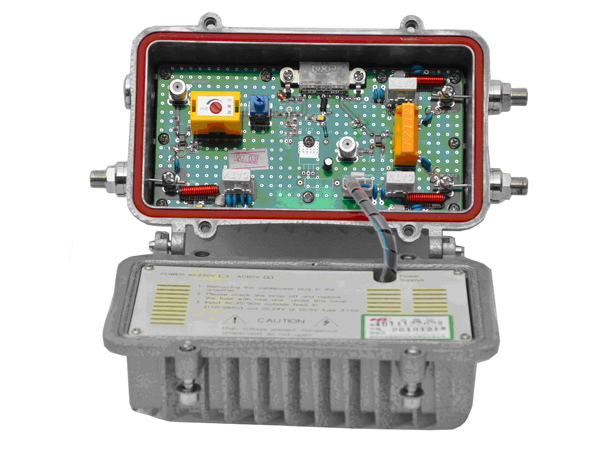

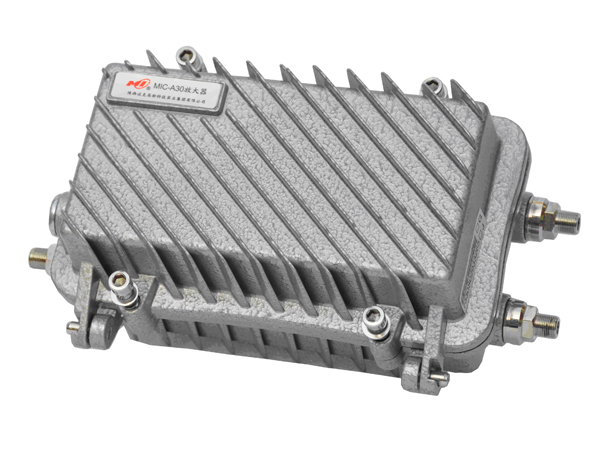

产品概述

原理框图

技术参数

项目

单位

性能参数

频率范围

MHz

47～550

47～750

47～862

带内平坦度

dB

≤±0.5

≤±0.75

均衡调节范围

dB

0～18dB（1dB步进）/连续可调

衰减调节范围

dB

0～20dB（1dB步进）/连续可调

标称增益

dB

30

最小满增益

dB

≥30

标称输入电平

dBμV

72

标称输出电平

dBμV

102

C/CTB

dB

≥63

C/CSO

dB

≥62

RF测试口

dB

-20±1.0

噪声系数

dB

≤10

反射损耗

dB

≥16

信号交流声比

%

＜2

抗雷能力

KV

5（10/700μS）

供电电压

V

AC35～90/AC110～265

功耗

W

14（Max）

工作环境温度

℃

-40～＋55

外形尺寸

mm

240×150×120
