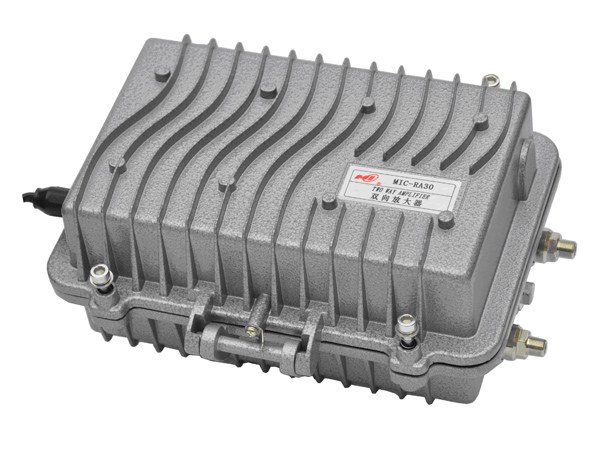

MIC-RA30系列双向放大器

发布日期：(2017-6-3)   点击次数：2149

产品概述

MIC-RA30系列双向放大器采用进口低噪声放大模块，主要用于CATV网络电视图像信号、数字电视信号、电话语音信号和数字信号的双向干线传输。本产品线路设计成熟先进，工艺结构科学合理，选料讲究，整机性能指标优异，是组建大、中、小型有线电视双向传输网络的理想设备。

性能特点

◆ 正向采用进口低噪声放大模块或砷化镓放大模块，输出电平高，失真小，信噪比高；

◆ 两路输出设计，分配或分支方式可灵活更换；

◆ 支持反向通道直通方式，方便配合EoC产品实现双向数据通迅功能；

◆ 内置可调均衡器和可调衰减器，调试简单方便；

◆ 插件式（预留）反向回传组件，可方便地开通反向回传通道；

◆ 全铸铝外壳，优质开关电源和有效的防雷措施，确保了整机在恶劣的野外环境中长期稳定可靠的工作。

原理框图

技术参数

下行通道参数

项  目

单 位

参  数

型号

-

MIC-RA30M

MIC-RA30H

频率范围

MHz

47（87）～750

47（87）～862

标称增益

dB

30

标称输出电平

dBμV

102

带内平坦度

dB

≤±0.75

增益调节范围

dB

0～18

斜率调节范围

dB

0～18

ALC特性ALC

dB

±3/±0.3（输入/输出）

载波组合三次差拍比C/CTB

dB

≥65

载波组合二次差拍比C/CSO

dB

≥63

噪声系数

dB

≤9.0

反射损耗

dB

≥16

信号交流声比HUM

%

< 2

抗雷击能力

KV

5(10/700us)

供电电压

V

AC35-90或 AC110-265

功耗

W

22（MAX）

外形尺寸

mm

290×215×120

上行通道参数

项  目

单 位

参  数

频率范围

MHz

5～30（65）

标称增益

dB

18

标称输出电平

dBμV

100

带内平坦度

dB

≤±0.75

增益调节范围

dB

0～15

斜率调节范围

dB

0～15

载波组合三次差拍比C/CTB

dB

≥70

载波组合二次差拍比C/CSO

dB

≥72
