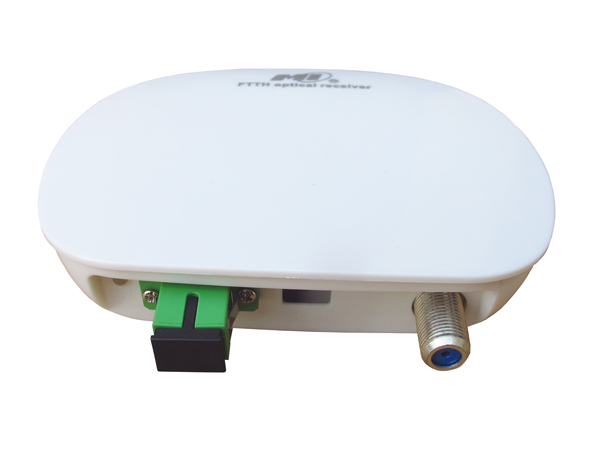

MIC-OR-860H5系列FTTH光接收机发布日期：(2017-6-3) 点击次数：2138 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
产品概述 |
MIC-OR-860H5系列光接收机是专为FTTH应用场景设计的一款入户型光接收机，产品外壳小巧，内部电路结构紧凑合理；该产品采用高灵敏度的光电探测器件、低噪声GaAs放大电路，保证了光接收机在较低输入光功率时具有优异的失真指标和高的MER值。
|
性能特点 |
◆ -18dBm超低光功率接收；
◆ 低噪声、低功耗；
◆ 多种功能配置供用户选择 ；
◆ 采用全塑外壳，经济、环保。
|
技术参数 |
|
型 号 项 目 |
单位 |
性能参数 |
||||||||||
|
-- |
H5 |
H5M |
H5P |
H5MP |
H5L |
H5ML |
H5PL |
H5MPL |
||||
|
光波长 |
nm |
1290~1610 |
1540~1560 |
1290~1610 |
1540~1560 |
|||||||
|
光连接器 |
-- |
SC/APC |
||||||||||
|
光功率范围 |
dBm |
-12～+2 |
-18～-5 |
|||||||||
|
光AGC范围 |
dBm |
-10～0 |
无 |
-10～0 |
无 |
-15～-5 |
无 |
-15～-5 |
无 |
|||
|
光反射损耗 |
dB |
≥45 |
||||||||||
|
平坦度 |
dB |
≤±1.0 |
||||||||||
|
频率范围 |
MHz |
45～1000 |
||||||||||
|
标称输出电平 |
dBuV |
≥76@-10dBm |
≥66@-15dBm |
|||||||||
|
输出反射损耗 |
dB |
≥14 |
||||||||||
|
MER |
dB |
≥32@-10dBm |
≥32@-15dBm |
|||||||||
|
光链路C/N |
dB |
≥46.0@-8dBm |
≥46.0@-10dBm |
|||||||||
|
光链路CTB |
dB |
≥65 |
||||||||||
|
光链路CSO |
dB |
≥60 |
||||||||||
|
供电电压 |
V |
DC+12V (适配器输入电压AC100～240V) |
||||||||||
|
功耗 |
W |
3.0（max） |
||||||||||
|
工作环境温度 |
℃ |
-20～+55 |
||||||||||
|
外形尺寸 |
mm |
105×85×25 |
||||||||||
|
净重 |
g |
90 |
||||||||||
|
毛重 |
g |
165 |
||||||||||
