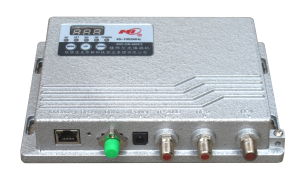

MIC-OR-860F2楼栋型光接收机

发布日期：(2017-6-3) 点击次数：1844

产品概述

MIC-OR-860F2楼栋型光接收机是迈克公司专为CATV网络的FTTB应用而设计的一款产品，其结构小巧紧凑，安装方便；具有AGC功能，在输入光功率-8～+1dBm时，输出电平保持不变，具有较高的性能指标；也可完全通过网络管理系统对机器实现输出电平、斜率的远程控制，使得CATV网络工程调试变得极其方便；可同时传输数字及模拟信号，是目前FTTB网络系统建设的主流机型。

性能特点

◆ 1310nm和1550nm双窗口接收；

◆ 1000MHz射频输出带宽；

◆ LED数码管实时显示机器各项工作参数（光功率、衰减、均衡、输出电平、电压、温度）；

◆ 按键调节RF输出电平和斜率；

◆ 输出为两端口分配输出，且具有-20dB测试口，方便工程调试；

◆ 光控AGC功能，使输入光功率在-8～+1dBm时输出电平保持不变；

◆ 网管符合国标GB/T20030-2005《HFC网络设备管理系统规范》；

◆ 完善的浪涌抑制电路，可有效预防浪涌冲击和雷击；

◆ 低功耗设计，整机功耗小于6.0W；

◆ 优质小型化铸铝外壳，防尘、屏蔽性及散热性能好，安装方便。

原理框图

技术参数

项目	单位	参数
RF输出端口	个	2
接收光波长	nm	1290~1600
光连接器形式	-	FC/APC或SC/APC
输入光功率范围	dBm	-9～+2
光控AGC输入范围	dBm	-8～+1
光反射损耗	dB	≥45
带内平坦度	dB	±0.75
射频频率范围	MHz	47~1000
射频输出电平	dBμV	≥100
射频输出阻抗	Ω	75
衰减调节范围	dB	0~16
均衡调节范围	dB	0~16
输出反射损耗	dB	>16(47~550MHz); >14(550~1000MHz)
光链路载噪比C/N	dB	>51@ -1dBm
光链路载波组合三阶差拍比 C/CTB	dB	>63@ -1dBm
光链路载波组合二阶差拍比 C/CSO	dB	>60@ -1dBm
等效输入噪声电流	PA /	≤8
电源电压	V	AC110～240V / DC6V
网管类型	-	Ⅱ类网管
工作温度	℃	-40~+60
工作湿度	%	20~90（非冷凝）
电源功耗	W	6.0
外形尺寸	mm	182×125×36
