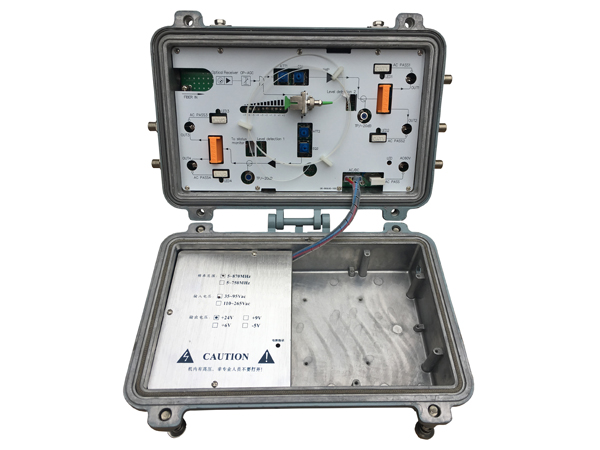

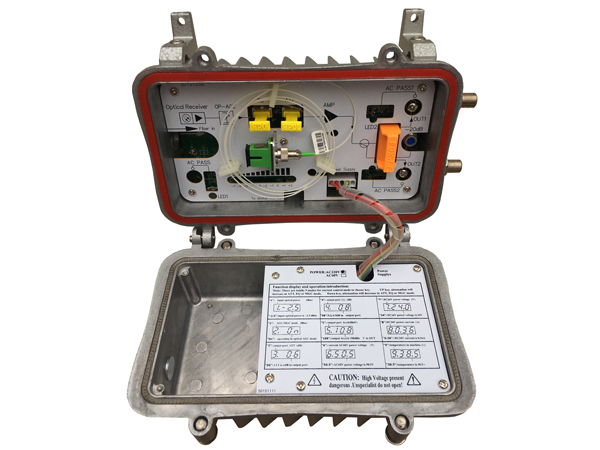

MIC-OR-860LH系列野外型单向光接收机

发布日期：(2017-6-3) 点击次数：1815

产品概述

MIC-OR-860LH系列野外型二或四端口光接收机是迈克公司根据市场需求及网络发展需要而开发一款新机型；其采用模块放大电路与砷化镓MMIC放大电路相结合，优化了线路设计，使输入光功率在-6～+2dBm时，输出电平保持不变，使本机输出具有较高的性能指标；输出可调衰减、均衡，使得CATV网络工程调试变得格外方便；适应了当前以及未来CATV网络发展需要，是组建HFC、EPON网络系统的优选机型。

性能特点

◆ 1310nm和1550nm双窗口接收；

◆ 光控AGC功能（-6～+2dBm）；

◆ 十段LED显示输入光功率大小；

◆ 输出设有可调衰减、均衡，方便调试；

◆ 输出为插片式一分支或二分配，方便更换和使用；

◆ 每个端口均设有AC60V供电LED指示灯，方便使用；

◆ 完善的浪涌抑制电路，可有效预防浪涌冲击和雷击；

◆ 设有AC60V独立供电端口，使用方便；

◆ 内部可配置符合SNMP协议的网络管理应答器，用户可通过网管系统对设备进行管理；

◆ 优质铸铝外壳，防尘、防水、屏蔽性及散热性能好，安装方便；

◆ 高可靠性开关电源供电，温升小、转换效率高、电压适应范围宽。

原理框图

技术参数

项目	单位	参数
产品型号		MIC-OR-860LH-Ⅰ	MIC-OR-860LHD-Ⅰ
接收光功率	dBm	-8～+2
光反射损耗	dBm	≥45
接收光波长	nm	1290～1600
AGC功能	-	光控AGC
AGC范围	dBm	-6～+2 dBm
光连接器形式	-	FC/APC或SC/APC(用户指定)
光链路载噪比C/N	dB	≥51（-1dBm接收，59路PAL-D）
载波组合三阶差拍比 C/CTB	dB	≥65（-1dBm接收，59路PAL-D）
载波组合二阶差拍比 C/CSO	dB	≥62（-1dBm接收，59路PAL-D）
频率范围	MHz	45～862/1000
带内平坦度	dB	±0.75
最大射频输出电平	dBμV	110	108
射频输出阻抗	Ω	75
衰减调节范围	dB	0～20
均衡调节范围	dB	0～18
输出反射损耗	dB	≥16
RF输出端口	个	2	4
电源供电	V	AC35～90或AC110～265
网管配置	-	Ⅱ类网管预留
光功率显示方式	-	十段LED显示
工作温度	℃	-40～+65
储存温度	℃	-40～+65
相对湿度	％	最大90％无冷凝
机器功耗	W	14（Max）	26（Max）
外形尺寸	mm	240×150×110	320×220×130
