MIC-OR-860N系列野外型双向智能光接收机

发布日期：(2017-6-3) 点击次数：1967

产品概述

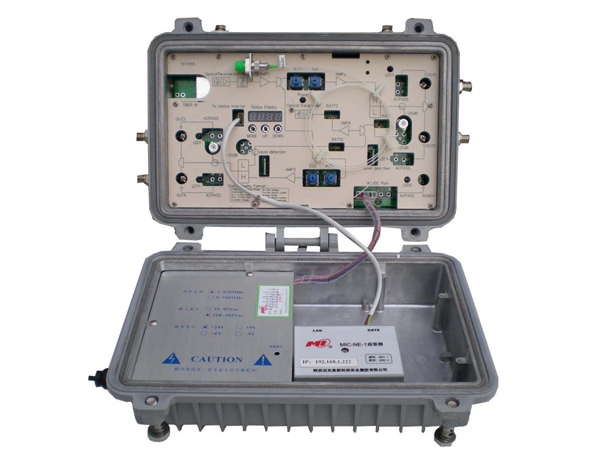

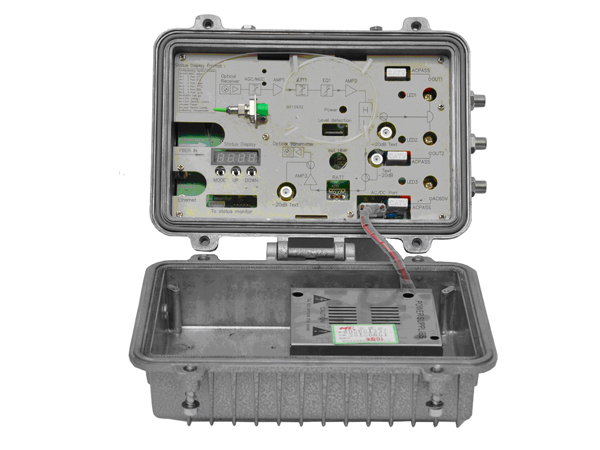

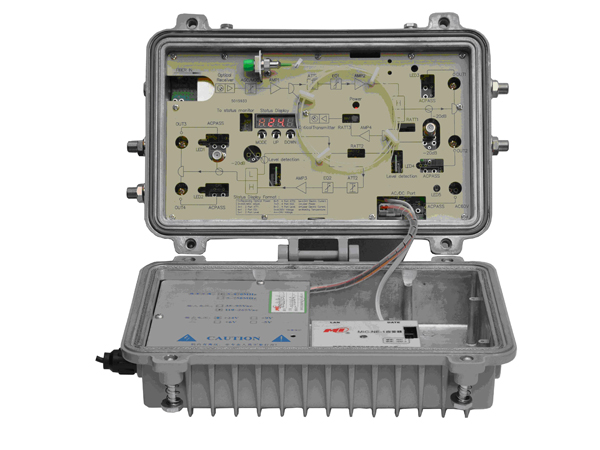

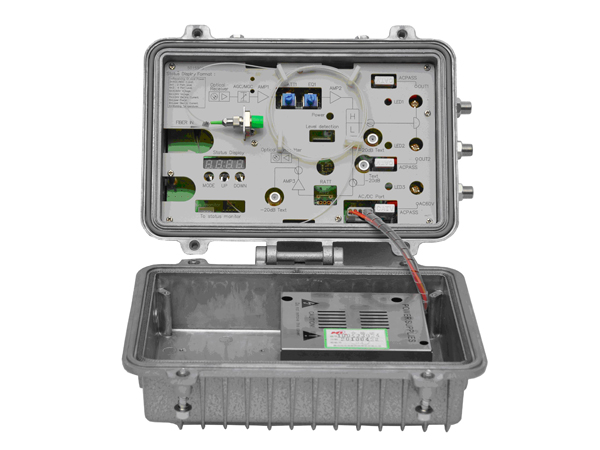

MIC-OR-860NBR-Ⅱ MIC-OR-860NDR-Ⅱ

MIC-OR-860NBR-Ⅰ MIC-OR-860NDR-Ⅰ

MIC-OR-860NB(D)R-Ⅰ/Ⅱ型系列野外型光接收机是迈克公司最新研制的一款高档CATV网络产品；本机采用砷化镓放大模块合理组合，按键选择光控AGC和MGC功能，输入光功率在-6～+1dBm时，输出电平保持不变，使本机具有较高的性能指标；单片机控制LED数码显示本机的各项工作参数，也可完全通过网络管理系统对机器实现电平、斜率的控制，使本机具有较高的性能指标，使得CATV网络工程调试变得极其方便；可同时传输数字及模拟信号，是目前HFC网络系统建设的优选机型和主流机型。

性能特点

◆ 1310nm和1550nm双窗口单模光纤接收；

◆ 单片机远程控制AGC/MGC状态及输出电平，也可远程网管控制；

◆ 支持反向通道直通方式，方便配合EoC产品实现双向数据通迅功能；

◆ 四位高亮 LED数码管实时显示机器工作参数（光功率、输出电平、机内温度、电压、电流等）；

◆ RF输出电平，增益和斜率即可按键调节也可以远程网管调节；

◆ 高响应的PIN光电转换器，保证了整机优异的CNR指标；

◆ 砷化镓功率倍增放大模块电路输出，使整机输出电平高，失真小；

◆ 内置插件（预留）反向回传发射组件，可方便开通回传通道；

◆ 每个端口均设有AC60V供电LED指示灯，方便现场使用；

◆ 可选装符合SCTE HMS标准的网管应答器，实时对光接收机的工作状态、性能参数进行远端监控；

◆ 完善的浪涌抑制电路，可有效预防浪涌冲击和雷击；

◆ 优质铸铝外壳，防尘、防水、屏蔽性及散热性能好，安装方便。

原理框图

技术参数

表 1、下行通道性能参数

项目	单位	参数
产品型号		MIC-OR-860NBR-Ⅰ	MIC-OR-860NBR-Ⅱ				MIC-OR-860NDR-Ⅰ		MIC-OR-860NDR-Ⅱ
光学部分参数
接收光功率	dBm	-8～+2
建议接收光功率	dBm	-6～+0
光反射损耗	dBm	≥45
接收光波长	nm	1290～1600
光纤类型	-	单模
光连接器形式	-	FC/APC或SC/APC(用户指定)
光链路性能
光链路载噪比C/N	dB	≥51（-1dBm接收，59路PAL-D，10km光纤）
载波组合三阶差拍比 C/CTB	dB	≥65（-1dBm接收，59路PAL-D，10km光纤）
载波组合二阶差拍比 C/CSO	dB	≥62（-1dBm接收，59路PAL-D，10km光纤）
射频参数
频率范围	MHz	45～862/1000
带内平坦度	dB	±0.75
标称射频输出电平	dBμV	≥108
最大射频输出电平	dBμV	≥110			≥108		≥110		≥108
射频输出阻抗	Ω	75
衰减调节范围	dB	插片式0～20		按键及远程0～14			插片式0～20		按键及远程0～14
均衡调节范围	dB	插片式0～18		按键及远程0～14			插片式0～18		按键及远程0～14
输出反射损耗	dB	≥16
RF输出端口		2						4
一般特性
电源供电	V	AC35～90或AC110～265（47～63Hz）
工作温度	℃	-40～+60
储存温度	℃	-40～+65
相对湿度	％	最大90％无冷凝
机器功耗	W	17.0（Max）				18.5（Max）		26（Max）		28.5（Max）
外形尺寸	mm	290×215 ×120						320×220×130

表 2、上行通道性能参数

项目	单位	参数
光发射波长	nm	1310±10
输出光功率	mW	1～3	1～4
光连接器形式	-	FC/APC或SC/APC
频率范围	MHz	5～65/87（或用户指定）
带内平坦度	dB	±1.0
输入电平	dBuV	85～90
噪声功率比动态范围 NPR	dB	≥10(NPR大于30 dB)	≥10(NPR大于30 dB)
射频输出阻抗	Ω	75
