MIC-OTR-860系列光工作站

发布日期：(2017-6-3) 点击次数：1692

产品概述

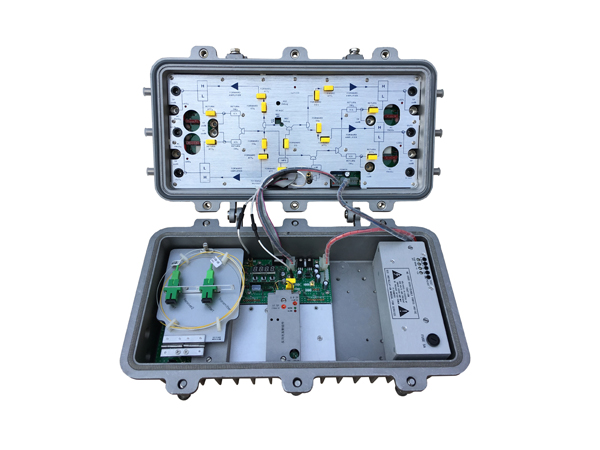

MIC-OTR-8601野外型独立四输出光工作站是有线电视HFC网络中的双向光传输设备，在一条光链路中实现前端信号的下传和用户信号的回传。功能模块式结构，对用户使用、双向网络改造和升级，开通增值业务带来了很大的方便。设计支持、IP电话、Internet、交互式数据业务等多种业务。是集电视信号传输和数据信号传输的宽带通信光节点。模块式结构的设计，能够传输有线电视信号和开展多种数据业务，最多可配备五个功能模块，其中一个光接收模块必选，其余四个为可选。两个光接收模块，可实现备份功能；两路回传光发射模块，可实现四路混合回传；网管应答器可对机器中多个工作状态进行监测。

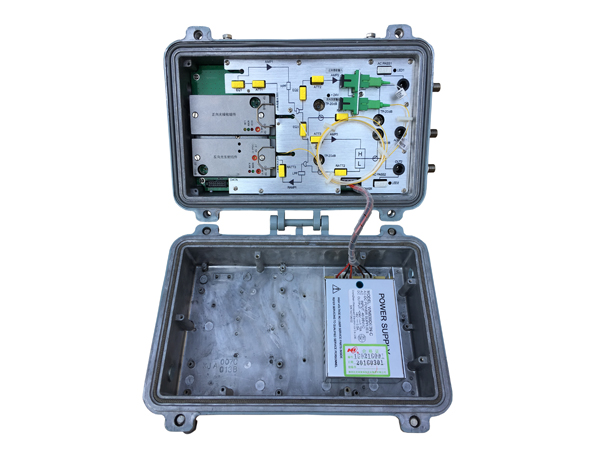

MIC-OTR-8605野外型光工作站具有两个独立的射频输出端口；本机RF放大模块全部采用砷化镓放大模块确保该机性能指标高、可靠性好；该机具有光控AGC功能，在-6～+2dBm输入光功率时，输出电平保持不变，使本机具有较高的性能指标，使得CATV网络工程调试变得极其方便；可同时传输数字及模拟信号，是目前HFC网络系统建设的优选机型。

原理框图

MIC-OTR-8601原理图

MIC-OTR-8605原理图

技术参数

	MIC-OTR-8601	MIC-OTR-8605
电源电压（V）	AC35～90或AC110～265	AC35～90或AC110～265
电源功耗(W)	典型值60W,最大值75W	42(max)
工作温度(℃)	-40~+55	-40~+55
工作相对湿度(%)	≤95%无冷凝	≤95%无冷凝
外形尺寸(mm)	400(L)x232(W)x162(H)	320(L)x220(W)x130(H)

正向接收部分技术参数

项目	单位	参数
光学参数
接收光波长	nm	1290～1650
光连接器形式	-	FC/APC或SC/APC
输入光功率范围	dBm	-8～+2
光控AGC范围	dBm	-6/-4～+2dBm
光反射损耗	dB	≥50
等效输入噪声电流	PA/	≤8
射频参数
射频输出信号电平	dBμV	116（max）[注]1
频率范围	MHz	45/87～862/1000[注]2
频率分割	MHz	65/87（其它频点用户指定）
射频输出阻抗	Ω	75
带内平坦度	dB	≤±0.75
输出反射损耗RF	dB	≥16dB（47～550MHz），≥14dB（550～862MHz）
链路参数
载噪比C/N	dB	≥52[注]3
载波组合三阶差拍比C/CTB	dB	≥67[注]3
载波组合二阶差拍比C/CSO	dB	≥66[注]3

反向光发射组件参数

项目	单位	参数
激光器类型	-	FP			DFB
输出光功率	mW	1	2	3	1	2	3	4
噪声功率比动态范围	dB	≥10(NPR≥30dB）			≥15(NPR≥30dB)
光连接器形式	-	FC/APC或SC/APC
平坦度	dB	≤±0.75
频率范围	MHz	5～65(注2)
输出光波长	nm	1310±20或1550±10
射频输入信号电平	dBμV	75～90
射频反射损耗	dB	≥16

[注]1、射频输出信号电平有106dBuV、108dBuV、110dBuV、114dBuV、116dBuV五种规格选择。

[注]2、频率范围根据正、反向通道的频率分割来确定。

[注]3、测试条件：与标准光发射机和10km光纤组成测试链路，在550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550MHz～862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB，光接收机的输入光功率为-1dB时，输出斜率12dB，输出电平为110dBuV（砷化镓放大模块），测量C/N 、C/CTB、 C/CS
