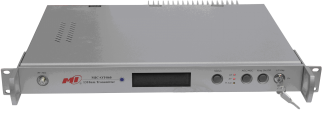

MIC-OT-860系列室内、野外型1310nm光发射机

发布日期：(2017-6-3) 点击次数：1949

产品概述

MIC-OT-860系列室内型、MIC-OT-860Y系列野外型1310nm光发射机主要用于有线电视、通信行业及安防监控系统的图像、语音和数据（压缩数据）载波信号的光纤传输，特别是野外型结构可适应不同的使用环境，应用范围更加广泛。

性能特点

◆ 19＂1U标准机架，节省空间，易于安装；

◆ 选用国际著名品牌高性能DFB激光器；

◆ 优异的预失真电路，有效改善C/CTB和C/CSO指标；

◆ AGC射频控制电路，确保激光器的调制度恒定不变；

◆ 自动温度控制电路（ATC）及自动光功率控制电路（APC），确保激光器工作在最佳状态；

◆ 开机慢启动电路及射频过激励保护电路，确保激光器不受损坏；

◆ 微电脑自动监控电路，精确实时监控激光器的各项性能参数，使设备工作状态稳定可靠；

◆ 高亮显示屏显示各项工作状态参数，配合故障告警LED指示灯，使人机对话更加简便；

◆ 支持双电源热插拔功能，AC220V或DC48V可选；

◆ 配有标准的RJ45网管接口，可方便的实现远程网络监测和控制。

原理框图

技术参数

项目	单位	参数
激光器类型	-	DFB
光波长	nm	1310±10
光连接器形式	-	FC/APC或SC/APC
输出光功率	mW	4～30
频率范围	MHz	47～862/1000
射频输入阻抗	Ω	75
射频输入反射损耗	dB	≥16(47～550MHz), ≥14(550～862MHz)
射频输入信号电平	dBμV	75～85 [注]1
射频监测口电平	dBμV	55～65
带内平坦度	dB	≤±0.75
连接器形式	-	FL10-ZY2
通讯接口	-	RJ45/RS-232
电源电压	V	AC110～265
电源功耗	W	35（Max）
储存相对湿度	％	≤95(无冷凝)
室内型工作温度	℃	0～40
野外型工作温度	℃	-25～55
室内型外形尺寸	mm	483x350x44
野外型外形尺寸	mm	320x220x120

光链路载噪比劣化表

[C/CTB≥69 dB(II型)/ 67dB(I型) C/CSO≥65 dB(II型)/ 63dB(I型) [注]2]

设备型号	光链路损耗（dB）
设备型号	5	6	7	8	9	10	11	11.5	12	12.6	13	14	15	16
MIC-OT-860-04		52.0	51.0	50.0	49.0	48.0
MIC-OT-860-06				52.0	51.0	50.0	49.0	48.0
MIC-OT-860-08					52.0	51.0	50.0	49.0	48.0
MIC-OT-860-10						52.0	51.0	50.0	49.0	48.0
MIC-OT-860-12							52.0	51.0	50.0	49.0	48.0
MIC-OT-860-14								52.0	51.0	50.0	49.0	48.0
MIC-OT-860-16									52.0	51.0	50.0	49.0	48.0
MIC-OT-860-18										52.0	51.0	50.0	49.0	48.0
MIC-OT-860-20											52.0	51.0	50.0	49.0
MIC-OT-860-22												52.0	51.0	50.0

[注]1 AGC 75～85 dBμV/每个频道（典型值80 dBμV）；MGC出厂时设定为80 dBμV (当传输载波频道数小于15个时,只能选择MGC状态工作) 。

[注]2测试条件：与标准光接收机和标准10km标准光纤组成测试链路，在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550MHz～862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB，光接收机的输入光功率为-1dBm时，测量C/CTB， C/CSO，C/N。
